产品简介

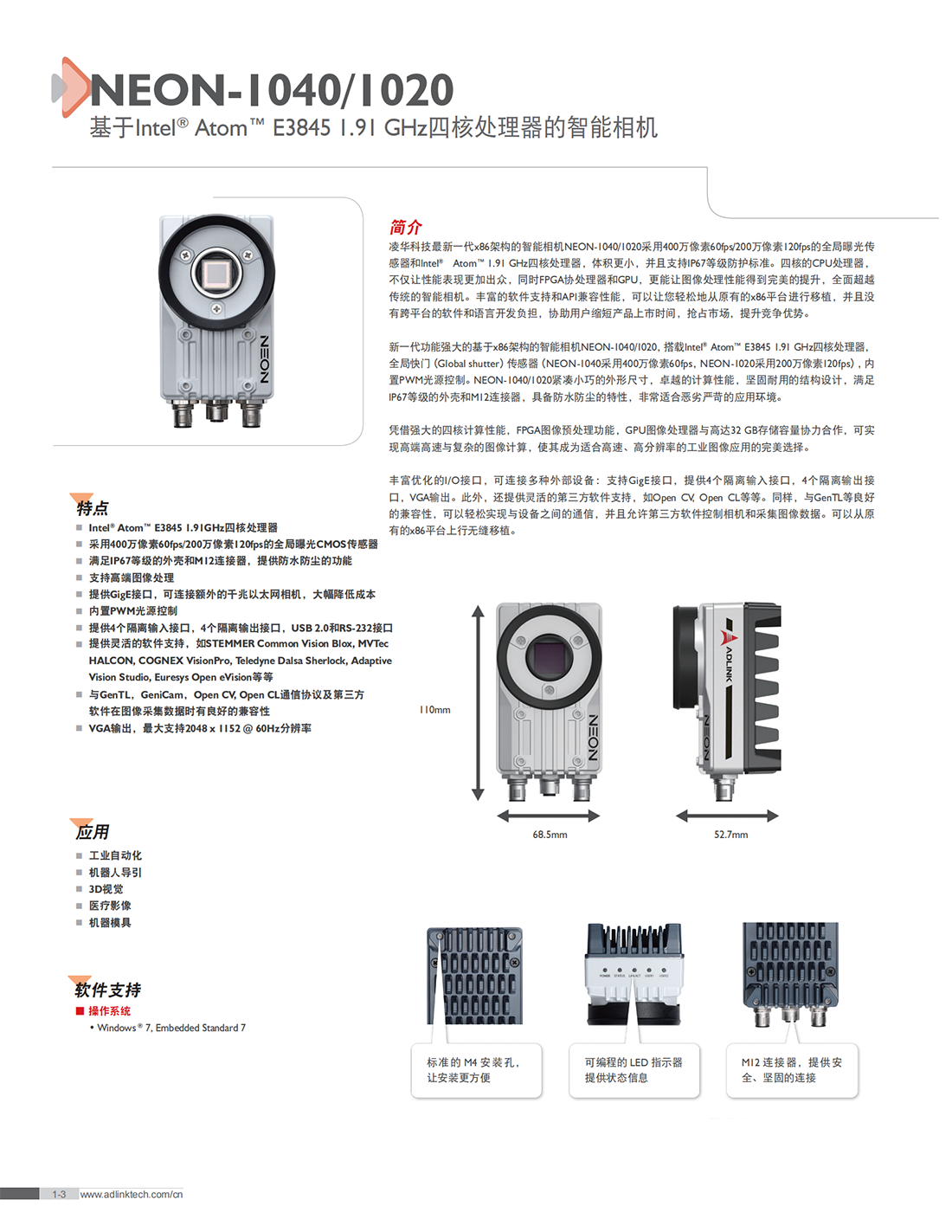

基于Intel® Atom™ E3845 1.91 GHz四核处理器的智能相机

新一代x86智能相机打破传统智能相机与嵌入式视觉系统的框架，从性能、弹性、稳定性、开发成本与持有成本上均具备跨界的优势，为现今高速高端的机器视觉与影像分析系统应用提供了新的选择。也为具备弹性开发能力的用户与集成商，提供一个更具成本优势以及加速进入市场的新方案。

基于X86处理架构，支持130万至1100万像素图像传感器，采用紧凑型设计，集成相机、光源、DIO和图像采集于一体，遵从IP67等级防护标准。可选择“读码、定位、测量、检测”图像软件系统。

多功能工业智能相机

杰出的计算性能，实现高速高精度的图像处理

凌华的工业级智能型相机NEON-1020，不仅搭载高端全局快门(global shutter)传感器，还配备了新一代Intel® Atom™ E3845 1.91GHz四核处理器，功耗仅10瓦，不仅体积小巧(尺寸：68.5x110x52.7 mm)，而且还能达到与嵌入式视觉平台相同等级的计算性能。内建FPGA的图像预处理功能，将图像的矩阵计算，在交给CPU计算之前，即做好过滤以及优化的处理，可大幅加速图像处理的性能，降低CPU资源，预处理功能还包含查找表、感兴趣区域(ROI)，阴影校正。

支持弹性软件开放与开放性架构，加速开发时间

凌华的NEON-1020提供弹性的软件支持，通过GenTL、GeniCAM通用协议，支持各种品牌的工业相机，以及市面上各种第三方图像应用软件，用户也可利用Open CV、Open CL程序开发，可降低整体开发建置的总成本。

抗恶劣环境、丰富的IO接口

坚固耐用的结构设计，满足IP67等级的外壳和M12连接器，使得NEON-1020具备防水防尘的特性，可以在严苛的环境下工作，如工具机车切削加工时产生的粉尘或饮料包装加工业的水渍。

支持GigE接口，提供最大的灵活性。可通过以太网口连接多个相机，无需再购买新的智能相机，将可大幅降低单位通道的成本。对于CODESYS用户来说，则可以借助EtherCAT 与其他运动控制器实现快速且便捷的连接。

丰富的I/O接口，可连接多种外部设备。如GigE、VGA、RS-232、USB、带隔离的DIO等接口，易于与产线的显示器、USB鼠标和键盘进行连接，可直接在相机内进行编程或应用开发。

凌华科技NEON-1040支持MicrosoftR Embedded Standard 7 64位系统，以及内建2GB内存与最高可达32GB储存容量，可真正发挥高端视觉系统的性能。凌华科技也提供开发者快速验证的NEON-1020快速开发工具包，整组套件包含工业用智能型相机NEON-1020、LED光源、配件线材、端子板等。

产品优势

　　超高性能，处理速度和采样精度的完美提升

　　1)高端四核处理器

　　Intel® Atom™ E3845 1.91GHz 四核处理器可以提供超强的处理性能，相比目前市场上的智能相机，其计算性能可以提升6倍。

　　2)提升检测精度

　　采用200万像素120fps 1英寸的全局快门(Global shutter)传感器，相比卷帘快门(rolling shutter)，可以提升原始图像的清晰度，以及高速检测的精度。

　　3)CPU,GPU,FPGA协处理器，加速图像预处理

　　NEON-1020的FPGA协处理器可以加速图像预处理，减少CPU的负载，非常适合复杂的图像采集处理，如LUT(查找表)，ROI(感兴趣区域)和阴影校正。由于FPGA的协同工作，CPU资源可以集中在算法上，并可以让检测任务更加高效。

　　最大程度的整合，大幅减少总体拥有成本

　　1)内置PWM光源控制

　　NEON-1020内置光源控制模块，因此无需额外的光源控制器设备，因此减少总体拥有成本。

　　开放的架构,易于开发,大幅缩短产品上市时间

　　在实际的应用环境中，机器视觉、运动控制器、智能相机和线扫描相机不同的开发语言和软件工具。如果一个平台允许在单一的语言环境下进行开发，不仅可以轻松实现部署，更能节省人力成本，加速产品上市时间。

　　1)在x86架构下进行编程

　　NEON-1020采用x86的架构，所有的开发环境对于用户来说都非常熟悉。对于运动控制/HMI/IO解决方案，可以从原有的x86平台上进行无缝移植。

　　2)丰富的第三方软件支持

　　NEON-1020提供了灵活的软件支持，如MVTec HALCON，Open CV, Open CL等等。同样，与GeniCam和GenTL的良好兼容性，可以轻松实现与设备之间的通信，并且允许第三方软件控制相机和采集图像数据。

　　3)64位计算性能

　　在面对大批量的图像数据处理需求时，许多图像检测应用都针对 64位的硬件和软件进行了优化。NEON-1020提供了所需的64位环境，是批量图像处理的很好选择。

应用案例

　　高速药品质量检测

　　药品检验包括药品外观的缺陷检验，包装标签。排列匹配或在高速折页机或生产线上扫描条形码，药品检验应用需要透过强大的处理能力采集高分辨率的图像并管理大量的图像数据。在快速移动的生产线上部署全局快门(Global shutter)传感器，可以获得稳定且清晰的图像。为了管理各种检测的办法，需要一个灵活的、可编程的检测平台才能满足药品检验应用的需求。

　　凌华的高速药品检测解决方案

　　NEON-1020采用200万像素120fps，1英寸的全局快门(Global shutter)传感器，非常适合高速运动物体的检测，如药片和药丸的质量检测、泡罩包装内容检测、标签信息和/或条形码检测。

　　NEON-1020采用IP67等级的外壳和M12连接器，能够防潮、防污物，非常适合恶劣的应用环境。

　　NEON-1020凭借强大的四核计算性能和FPGA图像预处理功能，能够同时执行多个复杂的检测任务。同时NEON-1040是基于x86开放架构的即用型平台,可以简化定制化检测应用的编程工作量,并且无需具备新的编程语言知识,即可直接利用现有的基于x86架构的软件。

高速药品检测
