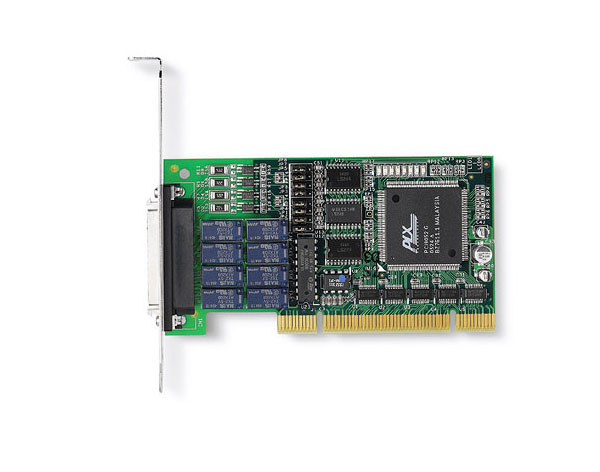

凌华LPCIe-7250继电器输出&隔离DIO卡

产品介绍

　　凌华数据采集卡PCI-7250/7251，提供4通道SPDT(C型)及4通道SPST(A型)继电器输出以及8通道隔离数字输入。LPCI-7250、LPCIe-7250和cPCI-7252提供8通道SPDT(C型)继电器输出和8/16通道隔离数字输入。每个继电器状态都会通过板载LED灯显示。当继电器在置位(SET)状态下时，相应的LED灯就会点亮，反之则熄灭。所有的数字输入通道都是无极性、光隔的，可通过设置来开启/关闭RC滤波器。此产品适合于在噪音环境下采集数字输入。

　　PCI-7251是PCI-7250的8路继电器输出及8路隔离数字输入扩展卡。PCI-7251的所有I/O特性都和PCI-7250相同。PCI-7251必须和PCI-7250搭配使用并由PCI-7250来控制总线接口。一块PCI-7250卡最多可连接3块PCI-7251卡，PCI-7250的DIO则可因此从8个扩展至最大32个。

继电器输出卡

产品特点

数字I/O卡

　　■ 支持32位5V PCI总线(PCI-7250/7251)

　　■ 支持32位3.3V或5V PCI总线(LPCI-7250)

　　■ xl PCI Express接口(LPCIe-7250)

　　■ 3U欧规卡规格，兼容CompactPCI规范(PICMG 2.0 R2.I)(cPCI-7252)

　　■ 4通J1SPDT及4通atSPST继电器(PCI-7250)

　　■ 8通道SPDT及8通道SPST继电器(PCI-7250 + I x PCI-7251)

　　■ 12通道SPDT 及12通道SPST 继电器(PCI-7250 + 2x PCI-7251)

　　■ 16通道SPDT 及16通道SPST 继电器(PCI-7250 + 3x PCI-7251)

　　■ 8通道SPDT (LPCI-7250/LPCIe-7250/cPCI-7252 )

　　■ 非锁存继电器

　　■ 板裁LED指示灯显示继电器状态

　　■ 板载继电器驱动电路

　　■ 续电器输出状态回读

　　■ 8通道隔离数字输入(cPCI-7252/PCI-7250/ LPCI-7250/LPCIe-7250)

　　■ 16通道隔离数字输入(PCI-7250 + lxPCI-7251)

　　■ 24通道隔离数字输入(PCI-7250 + 2x PCI-7251)

　　■ 32通道隔离数字輸入(PCI-7250 + 3xPCI-725l)

　　■ 数字输入带板载低通滤波器

　　■ 紧凑型、低规PCB(LPCI-7250/LPCIe-7250)

软件/系统/驱动

■ 操作系统

　　- Windows Vista/XP/2000/2003

　　- Linux

　　- Windows CE

■ 推荐软件

　　- AD-Logger

　　- VB.NET/VC.NET/VB/VC+ +/BCB/Delphi

　　- DAQBench

■ 驱动支持

　　- DAQPilot，支持Windows

　　- DAQPilot，支持LabVIEW™

　　- DAQ-MTLB，支持MATLAB®

　　- PCIS-DASK，支持Windows

　　- PCIS-DASK/X，支持Linux

产品规格

继电器输出

■ 通道数：8

■ 继电器类型

　　PCI-7250/7251:

　　通道0至3： SPDT (常开)

　　通道4至7: SPST (常开)

　　LPCI-7250/LPCIe-7250/cPCI-7252

　　通道0至7: SPDT (常开)

■ 触点容量

　　PCI-7250/7251 及cPCI-7252

　　交流(AC) : 120V, 0.5A

　　直流(DC) : 24V, 1A

　　LPCI-7250/LPCIe-7250

　　直流(DC) : 30V, 2A

■ 击穿电压：IOOOVrms

■ 触点阻抗：100 m

■ 继电器开/关时间

　　吸合时间：8 ms

　　释放时间：8 ms

■ LED指示灯：板载LED指示灯显示继电器状态

■ 使用寿命

　　PCI-7250/7251 及cPCI-7252

　　 ▪ 5x1O^5 次(I A, 24Vdc)

　　 ▪ 2x10^5 次(0.5 A, 120Vac)

　　LPCI-7250/LPCIe-7250:

　　 ▪ 105次(2A.30VDC)

　　 ▪ 5x105次(I A,3OVdc)

　　■ 数据传输：程序控制I/O

隔离数字输入

■ 通道数：8

■ 最大输出范围：24V，无极性

■ 数字逻辑电平

　　 0至24V，无极性

　　输入高电压：

　　5至24 V (PCI/LPCI/LPCIe-7250, PCI-7251)

　　3至 24V(cPCI-7252)

　输入低电压：

　　0至 1.5 V (PCI/LPCI/LPCIe-7250, PCI-7251)

　　0至 I V (cPCI-7252)

■ 输入电阻：O.33W时2.2kΩ (PCI/LPCI/LPCIe-7250, PCI-7251) ; 0.5 W时l.2kΩ (cPCI-7252)

■ 隔离电压：5000Vrms

■ 数据传输：程序控制I/O

通用规格

■ I/O接口

　　PCI-7250/7251，- 37针D-Sub孔型插座

　　LPCI-7250/LPCIe-7250/cPCI-7252，- 50针SCSI-11孔型插座

■ 工作温度：0°C至60°C

■ 存储温度：-20 °C至80°C

■ 相对湿度：5%至95%,非凝露

■ 电源要求

数字I/O卡

■ 尺寸(不包括连接器)

　　162 mmx 107 mm (PCI-7250)

　　141 mmx 102 mm (PCI-7251)

　　120 mm x 65 mm (LPCI-7250)

　　120 mm x 69 mm (LPCIe-7250)

　　160 mm x 100 mm (cPCI-7252)
